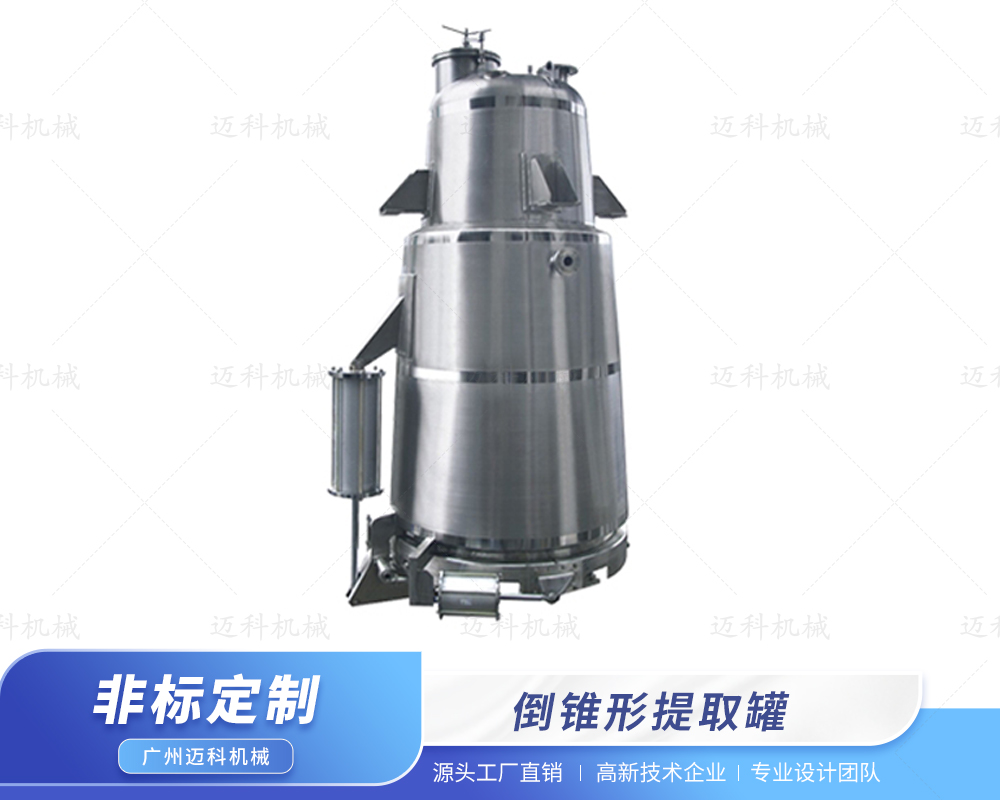

倒锥形提取罐
  • 倒锥形提取罐
倒锥形提取罐
倒锥形提取罐
所属类别:提取设备
产品简介:
倒锥形提取罐主要用于中药、植物、动物的常压及低压水煎、温浸、热回流、强制循环、渗漉,芳香油提取及有机溶媒回收等工程工艺操作。
咨询热线:13929528021
详细内容

倒锥形提取罐主要用于中药、植物、动物的常压及低压水煎、温浸、热回流、强制循环、渗漉,芳香油提取及有机溶媒回收等工程工艺操作。倒锥型提取罐对溶剂的循环提取极为有利,当提取溶剂从下到上循环提取时,通过罐底专门设计的分水板和筛网,提取溶剂能够均匀地从罐底部向上运动,而具由于从罐底部向罐顶部逐渐缩小,所以能很好的避免溶剂流动时的短路现象。




倒锥形提取罐可配套冷凝器、冷却器、油水分离器、捕沫器、过滤器、药液泵。油水分离器主要针对醇提用来收油操作。根据客户的工艺需要,提取罐可设计有搅拌系统,罐体内配置机械搅拌装置,提取过程中带动原料产生运动,加快混合,有效防止比重较小的药液漂浮于溶媒上表面浸润不充分,提高提取效果,缩短提取时间。

提取罐的整个提取过程是在密闭可循环系统内完成,可常压提取,内胆壳体按照压力容器设计的设备也可低压提取、无论是水提、醇提、提油或作其它用途,其具体工艺要求均由客户根据药物性能要求自行确定。


1、水提:水和中药按照一定的工艺配比装入提取罐内,开始给夹层热源(有夹套),罐内沸腾后减少供给热源,保持罐内微沸即可,根据提取药理工艺维持一定时间,确保中药或中药饮片中的有效成分充分溶解到水中。



2、醇提:先将药和酒精按照一定的工艺配比加入罐内,使系统处于密闭状态,给夹层热源(有夹套),罐内达到需要温度时减少供给热源,使罐内温度维持在工艺需要的温度一定时间,确保中药或中药饮片中的有效成分充分溶解到酒精中。上升汽态的酒精经过冷凝器冷凝后成液态酒精回流储存,待蒸馏提纯后再利用;为了提高效率,可用泵强制循环,使药液从罐底部通过泵吸出,再从上部进口回至罐内。



3、提油:先把含有挥发油的中药和水按照一定的工艺配比加入到提取罐内,给夹层热源蒸汽(有夹套),达到挥发温度后,调整蒸汽的进入量,并按照工艺要求维持罐内温度达一定时间,挥发后的芳香油可通过冷却系统进行冷却,经冷却的药液通过油水分离器分离。


1、生物制药:中药有效成分的提取、渗漉、溶解、提纯;

2、食品:啤酒花、植物动物油的提纯、植物色素的提取、植物功能物质的提取、香精香料的提取;

3、化妆品:化妆品原料的萃取、提纯、提取;

4、化学工业:反应原料的回收、有机溶剂的溶解、提纯。



规格型号 TQ-D-0.5 TQ-D-1 TQ-D-2 TQ-D-3 TQ-D-6 TQ-D-8

容积(L)

750 1200 2300 3400 6400 8500

罐内设计压力(MPa)

0.09 0.09 0.09 0.09 0.09 0.09

夹套设计压力(MPa)

0.3 0.3 0.3 0.3 0.3 0.3

压缩空气压力(MPa)

0.6-0.7 0.6-0.7 0.6-0.7 0.6-0.7 0.6-0.7 0.6-0.7

加料口直径(mm)

150 200 200 300 350 400

加热面积(m²)

2.0 3.2 5.3 6.8 8.5 10.5

冷凝面积(m²)

5 6 8 10 12 16

冷却面积(m²)

0.5 1 1 1 2 2

排渣门直径(mm)

800 1000 1200 1500 1700 1900

耗能(kg/h)

145 195 258 300 552 728

温馨提示:

表格中的倒锥形提取罐的技术参数均为标准参数(仅供参考),我们可根据客户的产品物料情况设计定制方案。
